产品简介

ATQ-3020一键测量传感器适用于大尺寸平面产品的检测，检测范围最大可达300*200mm。其应用于零部件尺寸的批量测量，效率高、测量结果一致性好；其集成了机器视觉的边缘提取、自动匹配、自动对焦、自动学习及图像合成等人工智能技术，采用双远心光路及多角度照明系统设计，搭载高精度运动平台和大行程拼接技术，并通过亚像素边缘提取算法处理图像，具有高精度四重保证措施，精度达微米级。

产品优势

(1) 一键闪测，高效测量

▪ 操作简易，一键完成产品测量；

▪ 产品无需摆正即可完成测量，测量效率极高。

(2) 稳定可靠，精度保证

▪ 测量精度可保持在微米级，设备为全自动测量；

▪ 自动对焦，排除人为干扰，重复测量一致性好；

▪ 自动识别测量位置，测量结果不受操作人员技术水平影响。

(3) 高精度移动平台结构

▪ 全铝合金结构，保证具有极高的稳定性及刚性；

▪ 精密交叉滚子导轨和直线电机，全闭环控制，高稳定性、高精度、速度快；

▪ 四轴全自动可编程检测，实现复杂特征批量检测

▪

产品差异化

▪ 无需编程，导入CAD图档，即可生成测量程序，输出检测报告；

▪ 大视野+影像拼接，全局成像，搭载高精度移动平台，高效实现影像拼接；

▪ 并行测量，所有特征并行测量，大幅缩短测量时间，大大提升检测效率；

▪ 轮廓提取+专用工具，将图档扫描成点云数据，提取产品的边缘轮廓；

技术参数

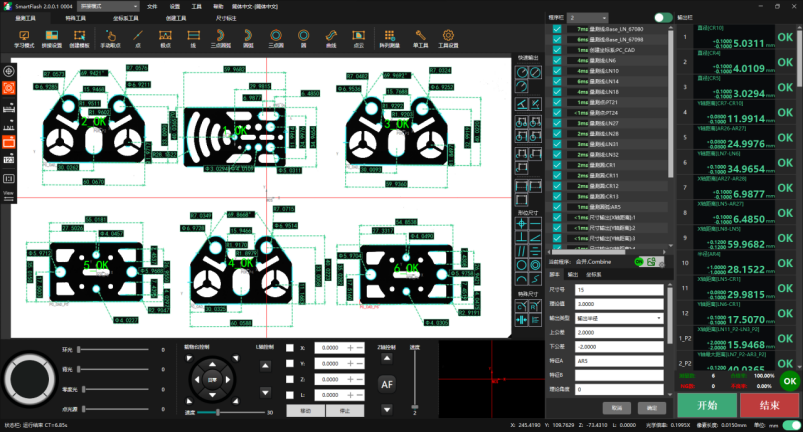

软件介绍

搭载基于底层代码，完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习：

▪ 软件提供点、线、圆、圆弧等多种基本几何特征的测量，超强寻边算法，确保寻边准确无误，功能丰富；

▪ 自动对焦、离线编程、影像拼接、轮廓提取、轮廓比对等高级功能；

▪ 特殊测量：齿轮、弹簧、米重、间隙、自动尺寸等高级测量工具；

▪ 创建提供十几种构造工具，功能丰富，使操作者轻松应该难以测量的元素，从而提高工作效率；

▪ 提供丰富形状公差和位置公差及快速尺寸输出工具；

▪ 强大的面阵补偿算法，保证了整机的超高精度；

▪ SPC分析（CPK、X-R、X-S、IX-MR等）定制输出报表等扩展功能、数据上传。

配置清单

交货

用户现场机台安装

乙方负责一键测量传感器的安装，调试以及安装现场的精度校准，所有的包装箱需要在乙方服务工程师确定的情况下才能开箱，根据需要甲方需提供内部运送支持。

培训

培训课程旨在对一键测量传感器测量系统操作人员提供系统使用和检测计量技术基本培训。参加该课程人员要求具备计量基础知识，计算机应用知识。

时间﹕1个工作日

地点﹕甲方使用现场

参加人数﹕2-4人

验收

1、开箱后，双方核对传感器和配件的规格型号和数量，并确定各部件是否正常；

2、使用圆点标定尺进行校准补偿，并出具原厂校准报告；

3、产品验收需在满足“安装使用环境要求”符合标准规定的情况下，根据JJF 1318-2011《影像测量仪校准规范》规范进行验收。

4、如甲方需第三方机构进行检定并出具检定报告，第三方机构的检定费用由甲方承担。

验收合格，甲乙双方签订《产品验收报告》。

传感器的质保

1、乙方提供传感器的保修服务，保修期限自设备验收合格之日起计算，保修期为12个月；

2、在保修期内，若传感器出现非人为损坏的质量问题，易损易耗件（载物台玻璃）除外，乙方应负责免费维修或更换；

3、以下情况不属于质保范围：⑴传感器遭受人为损坏、误操作或不当使用；⑵非产品质量问题导致的故障，如电源问题、外部环境因素等；⑶自然灾害等不可抗力造成的损害；但乙方应及时提供售后服务，但甲方需承担供方人员差旅费与材料维修费用。

传感器的售后服务

1、甲方在一键测量传感器发生故障时应及时详细地提供故障资讯；乙方在接到有关故障资讯后，需在2H内进行对应处理，包括电话、通讯聊天等方式口述指导远程协助排除故障等措施，如不能排除故障，乙方在72H内到达现场处理问题；

2、未经乙方允许，甲方在质保期内不得擅自进行设备的搬迁、拆解和改装。因甲方以上行为而造成的一切不良后果，将由客户自行承担；

3、保修期外，乙方应提供传感器的维修和技术支持服务，甲方需支付相应的维修费.
