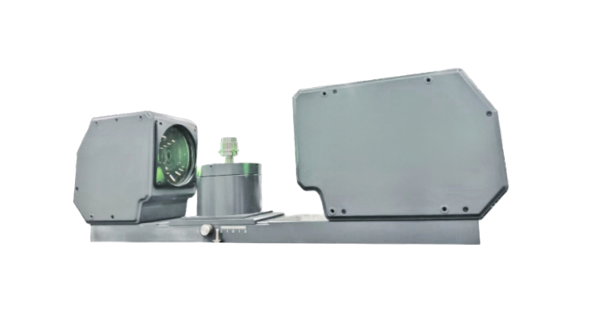

产品简介

ATW-100对射测量传感器，检测范围最大可达∮100mm；应用于在线产品的检测，在多行业均具有高度通用性，支持各种测量应用场景；视觉系统采用双远心高分辨率光学镜头，绿色高亮度LED和远心光学系统构成的光源，提高了对场所、角度的均匀性及超高的远心性，即使测量产品发生偏移也可拍摄清晰轮廓，确保测量精度不变，可在30mm景深范围内保证性能。

产品优势

超大景深，超快速度

1.超大范围景深，即使产品位置偏移，边缘轮廓依旧清晰；

2.超快曝光时间，高速传送的工件也能清晰成像测量；

3.软件无需编程，导入CAD图档，快速生成测量程序；

4.完善的通信协议，供不同用户选择；

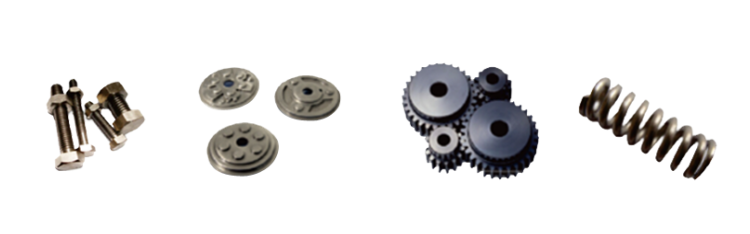

5.在多行业具有高度通用性的，快速安装导入十分便利。

稳定可靠，精度保证

1.测量精度可保持在微米级，设备为全自动测量；

2.接收端光学系统采用原理上只接收平行光结构，排除外部光源干扰；

3.采用近乎无畸变镜头，拍摄图像变形非常小。

结构小巧，安装便捷

1.全铝合金结构，保证具有极高的稳定性及刚性；

2.光轴对齐可视化功能，快速装调，实现高精度测量。

 技术参数

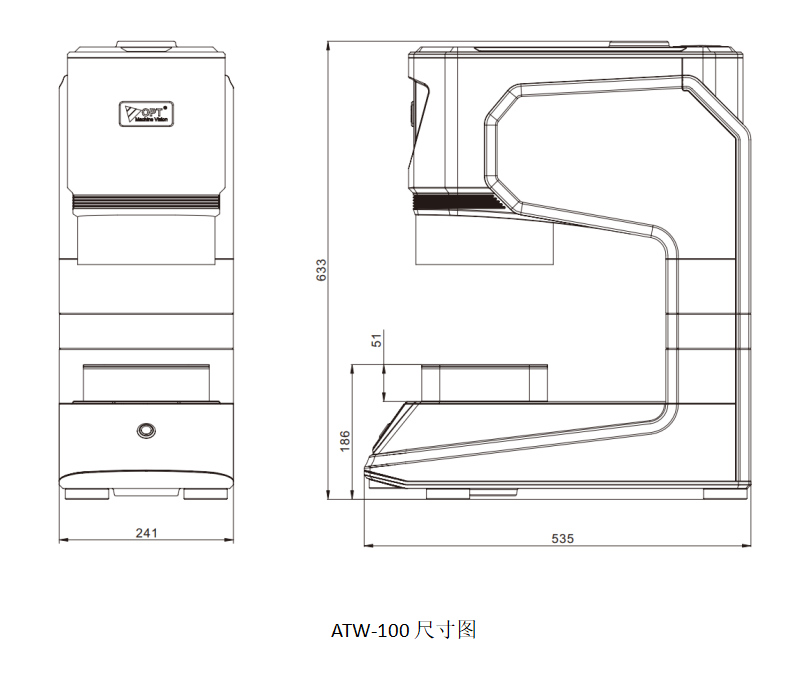

尺寸规格

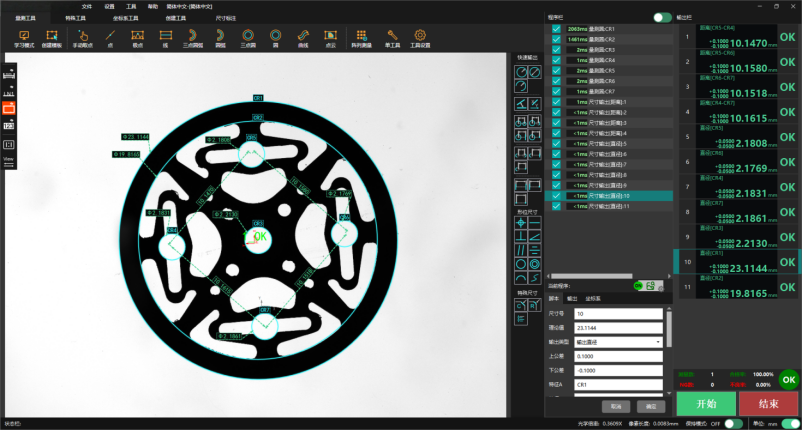

软件介绍

完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习：

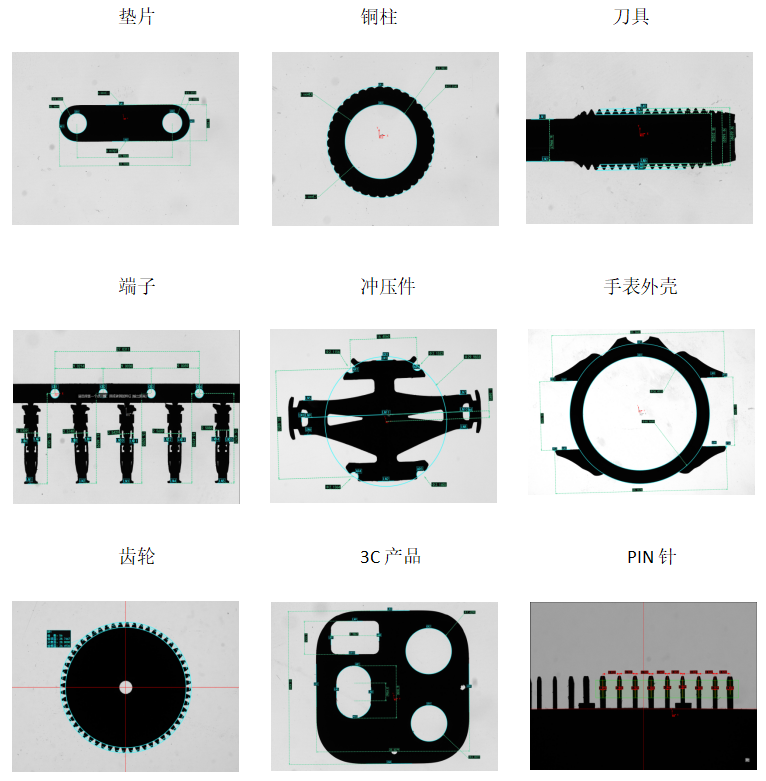

1、软件提供点、线、圆、圆弧等多种基本几何特征的测量，超强寻边算法，确保寻边准确无误，功能丰富；

2、离线编程、轮廓提取、轮廓比对等高级功能；

3、特殊测量：齿轮、弹簧、米重、间隙、自动尺寸等高级测量工具；

4、创建提供十几种构造工具，功能丰富，使操作者轻松应对难以测量的元素，从而提高工作效率；

5、提供丰富形状公差和位置公差及快速尺寸输出工具；

6、强大的补偿算法，保证了整机的超高精度；

7、SPC分析（CPK、X-R、X-S,、IX-MR等）定制输出报表等扩展功能、数据上传。

配置清单

交货

一、交货

1）交货期：合同生效后30个工作日内。

2）交货地点：买方指定交货地点。

二、安装与培训

在设备安装调试时，对买方技术人员进行理论、实际操作及维修等方面的培训；我们提供从初级到高级进阶式课程培训，帮助客户系统化了解要求操作、使用方法以及维修维护。培训完成后，考核通过的学员将获得客户服务工程师能力认证与培训证书。
