产品简介

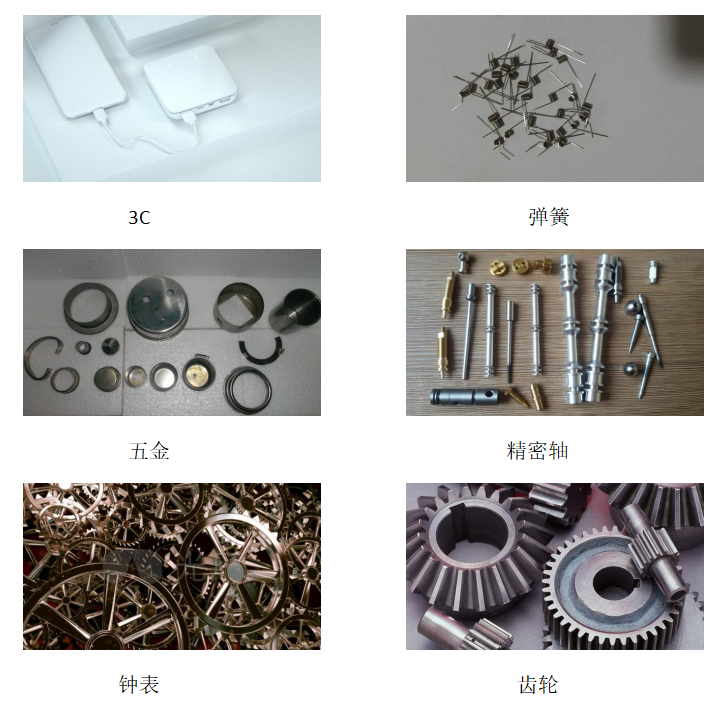

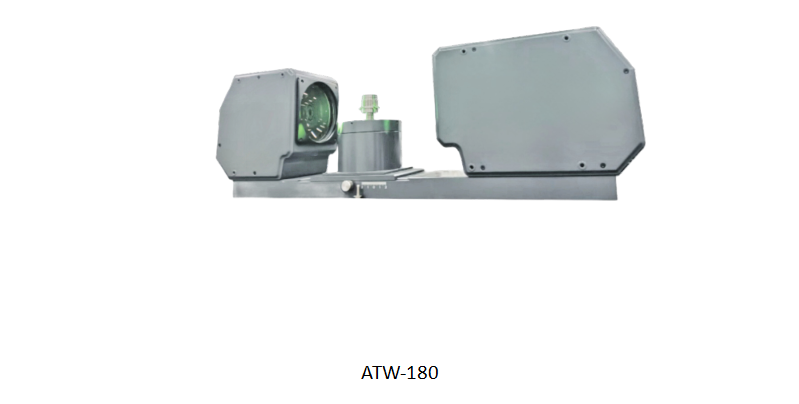

ATW-180对射测量传感器，检测范围最大可达φ180mm；应用于在线产品的检测，在多行业均具有高度通用性，支持各种测量应用场景；视觉系统采用双远心高分辨率光学镜头，绿色高亮度LED和远心光学系统构成的光源，提高了对场所、角度的均匀性及超高的远心性，即使测量产品发生偏移也可拍摄清晰轮廓，确保测量精度不变，可在30mm景深范围内保证性能。配备自研的不发生焦点模糊的远心光学系统，即使工件有位置偏移，也可准确测量；通过提高镜头远心度和均匀性，大幅提升了测量再现性。超快曝光时间，高速传送的工件也无需停止即可进行测量。

产品优势

超大景深，超快速度

1.超大范围景深，即使产品位置偏移，边缘轮廓依旧清晰；

2.超快曝光时间，高速传送的工件也能清晰成像测量；

3.软件无需编程，导入CAD图档，快速生成测量程序；

4.完善的通信协议，供不同用户选择；

5.在多行业具有高度通用性的，快速安装导入十分便利。

稳定可靠，精度保证

1.测量精度可保持在微米级，设备为全自动测量；

2.接收端光学系统采用原理上只接收平行光结构，排除外部光源干扰；

3.采用近乎无畸变镜头，拍摄图像变形非常小。

结构小巧，安装便捷

1. 全铝合金结构，IP64防护等级、高耐久性；

2. 光轴对齐可视化功能，快速装调，实现高精度测量。

操作便捷

本系统采用智能化检测设计，当产品放置于检测平台后即自动触发单次测量流程；完成检测后取下工件，再次放置时可重新激活全新检测周期，实现连续作业的自动化测量功能。

数据传输

支持MEAS系统无缝对接，通过标准接口实现检测数据的结构化传输，测量结果将实时同步至指定检测报告模板，确保数据溯源完整性与报告生成自动化。

 技术参数

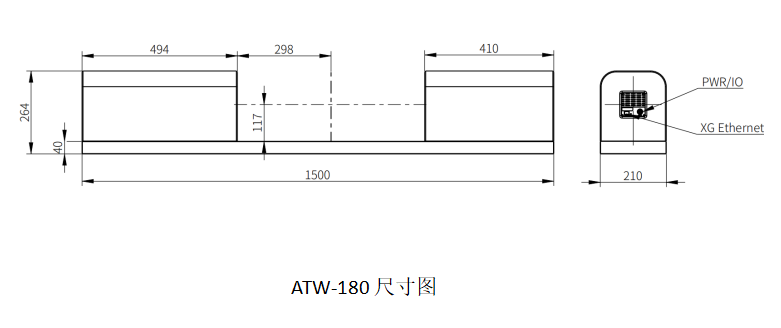

尺寸规格

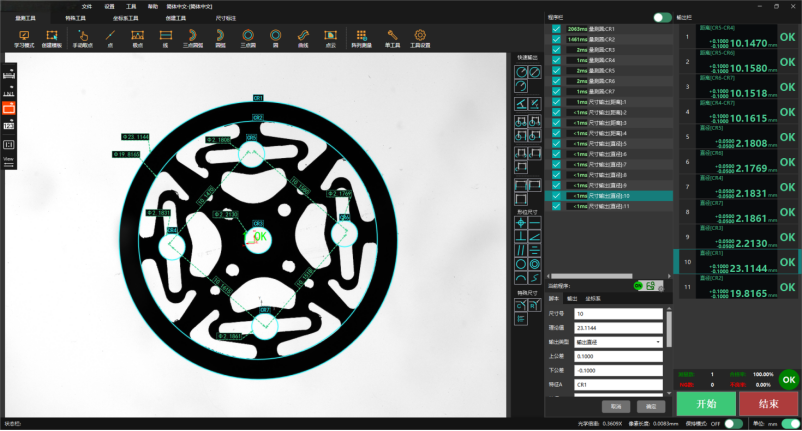

软件介绍

完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习：

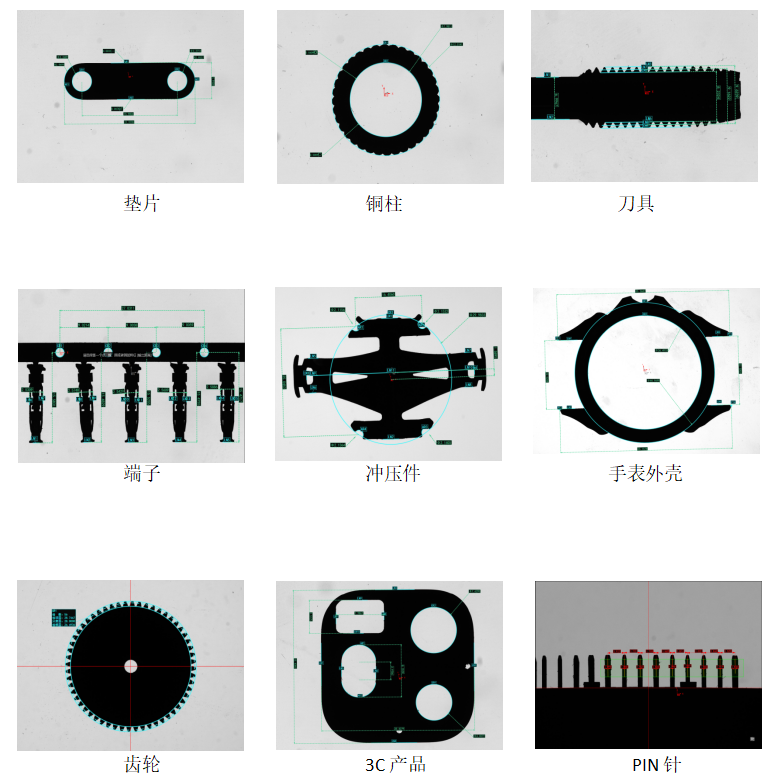

1、软件提供点、线、圆、圆弧等多种基本几何特征的测量，超强寻边算法，确保寻边准确无误，功能丰富；

2、离线编程、轮廓提取、轮廓比对等高级功能；

3、特殊测量：齿轮、弹簧、米重、间隙、自动尺寸等高级测量工具；

4、创建提供十几种构造工具，功能丰富，使操作者轻松应对难以测量的元素，从而提高工作效率；

5、提供丰富形状公差和位置公差及快速尺寸输出工具；

6、强大的补偿算法，保证了整机的超高精度；

7、SPC分析（CPK、X-R、X-S,、IX-MR等）定制输出报表等扩展功能、数据上传。

配置清单

交货

用户现场机台安装

乙方负责对射测量传感器的安装，调试以及安装现场的精度校准，所有的包装箱需要在乙方服务工程师确定的情况下才能开箱，根据需要甲方需提供内部运送支持。

培训

培训课程旨在对一键测量传感器测量系统操作人员提供系统使用和检测计量技术基本培训。参加该课程人员要求具备计量基础知识，计算机应用知识。

时间﹕1个工作日

地点﹕甲方使用现场

参加人数﹕2-4人

验收

1、开箱后，双方核对传感器和配件的规格型号和数量，并确定各部件是否正常；

2、使用圆点标定尺进行校准补偿，并出具原厂校准报告；

3、产品验收需在满足“安装使用环境要求”符合标准规定的情况下，根据JJF 1318-2011《影像测量仪校准规范》规范进行验收。

4、如甲方需第三方机构进行检定并出具检定报告，第三方机构的检定费用由甲方承担。

验收合格，甲乙双方签订《产品验收报告》。

传感器的质保

1、乙方提供传感器的保修服务，保修期限自设备验收合格之日起计算，保修期为12个月；

2、在保修期内，若传感器出现非人为损坏的质量问题，易损易耗件（载物台玻璃）除外，乙方应负责免费维修或更换；

3、以下情况不属于质保范围：⑴传感器遭受人为损坏、误操作或不当使用；⑵非产品质量问题导致的故障，如电源问题、外部环境因素等；⑶自然灾害等不可抗力造成的损害；但乙方应及时提供售后服务，但甲方需承担供方人员差旅费与材料维修费用。

传感器的售后服务

1、甲方在对射测量传感器发生故障时应及时详细地提供故障资讯；乙方在接到有关故障资讯后，需在2H内进行对应处理，包括电话、通讯聊天等方式口述指导远程协助排除故障等措施，如不能排除故障，乙方在72H内到达现场处理问题；

2、未经乙方允许，甲方在质保期内不得擅自进行设备的搬迁、拆解和改装。因甲方以上行为而造成的一切不良后果，将由客户自行承担；

3、保修期外，乙方应提供传感器的维修和技术支持服务，甲方需支付相应的维修费用。
