产品简介

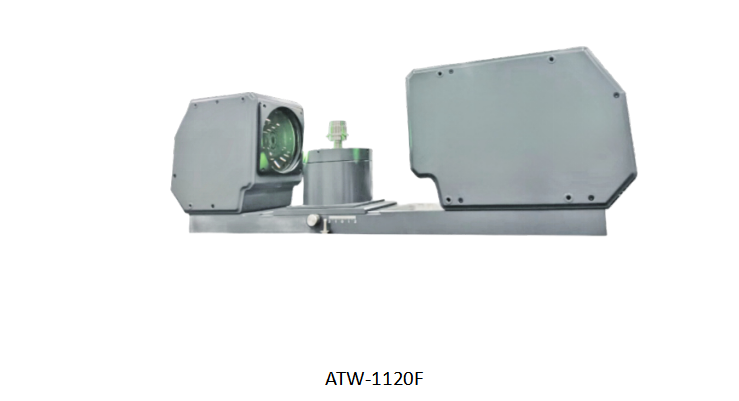

ATW-1120F对射测量传感器，检测范围最大可达120*80mm；应用于在线产品的检测，在多行业均具有高度通用性，支持各种测量应用场景；视觉系统采用双远心高分辨率光学镜头，绿色高亮度LED和远心光学系统构成的光源，提高了对场所、角度的均匀性及超高的远心性，即使测量产品发生偏移也可拍摄清晰轮廓，确保测量精度不变，可在大景深范围内保证性能。配备自研的不发生焦点模糊的远心光学系统，即使工件有位置偏移，也可准确测量；通过提高镜头远心度和均匀性，大幅提升了测量再现性。

产品优势

超大景深，超快速度

1.超大范围景深，即使产品位置偏移，边缘轮廓依旧清晰；

2.软件无需编程，导入CAD图档，快速生成测量程序；

3.完善的通信协议，供不同用户选择；

4.在多行业具有高度通用性的，快速安装导入十分便利。

稳定可靠，精度保证

1.测量精度可保持在微米级，设备为全自动测量；

2.接收端光学系统采用原理上只接收平行光结构，排除外部光源干扰；

3.采用近乎无畸变镜头，拍摄图像变形非常小。

 结构小巧，安装便捷

1. IP64防护等级、高耐久性；

2. 光轴对齐可视化功能，快速装调，实现高精度测量。

外设硬件选置

玻璃载物台（选配，可拆卸）：

1. 适合平面类产品的尺寸检测，避免因倾斜导致的测量误差；

2. 玻璃载物台的高平面度避免因表面不平导致的测量误差，保障影像系统清晰成像；

2.玻璃载物台的高透光率特性使投影图像更清晰，有助于精确检测工件轮廓和尺寸偏差。

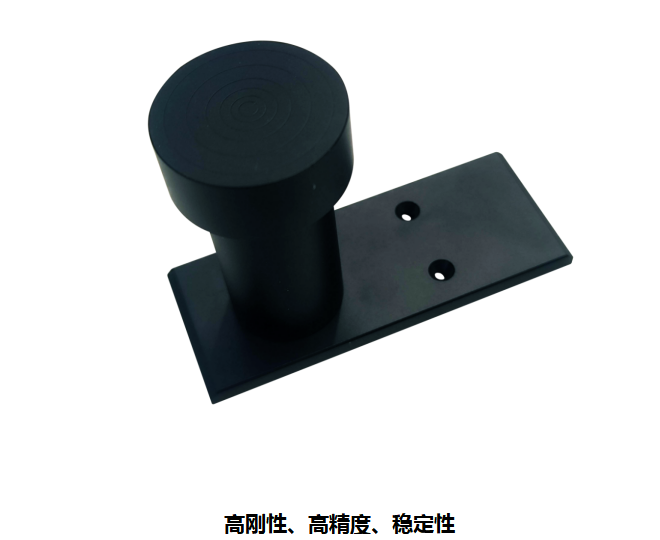

卧式平台（选配，可拆卸）：

1. 卧式平台配合高分辨率影像系统，可实现微米级精度测量，满足精密制造中对尺寸、角度、几何公差评定；

2. 通过竖直放置工件，适用于螺栓、精密微型轴等圆柱产品的检测，卧式平台可直接支撑其轴向，避免因倾斜或滚动导致的测量误差；

3. 支持与机械臂、传送带等配合，实现自动上下料与连续检测；一键式快速测量，提高检测效率，适用于批量生产中的质量控制环节。

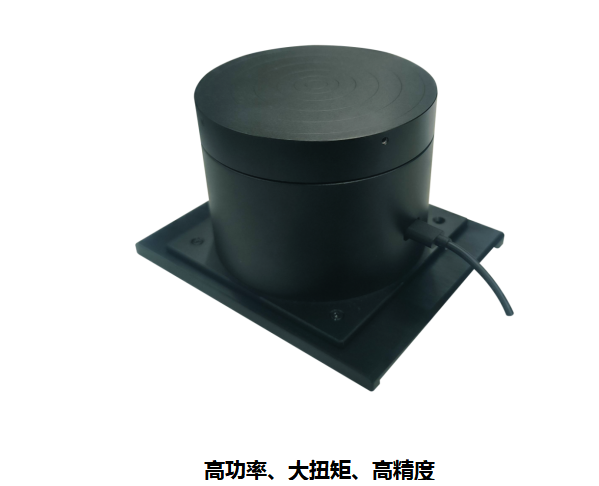

卧式旋转平台（电动选配，可拆卸）

1.结构简化与效率提升：直驱设计避免反向间隙，效率提升，降低能耗，适合各种可持续性的工业场景。

2.动态性能与控制精度：高速高加速度响应，结合伺服驱动器快速动态响应实现毫秒级转矩输出。

3.可靠性与环境适应性：防护等级达IP67，无接触摩擦设计减少机械磨损，实时状态监测与故障预警功能，降低维护成本并延长使用寿命。

技术参数

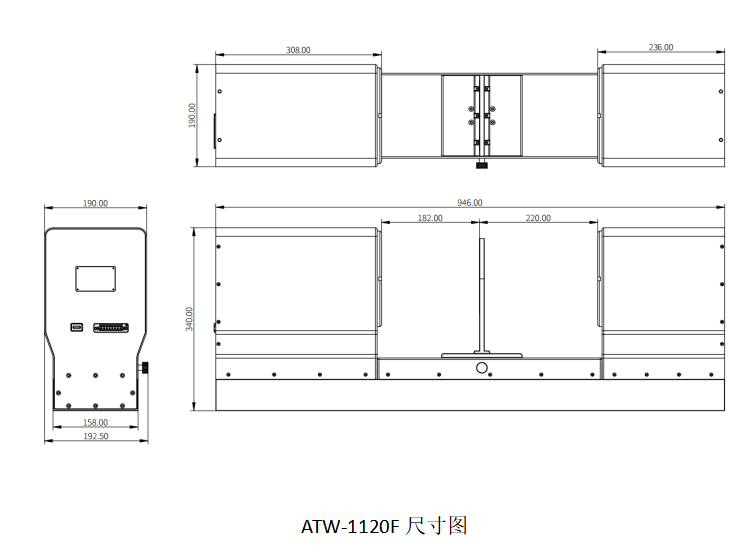

尺寸规格

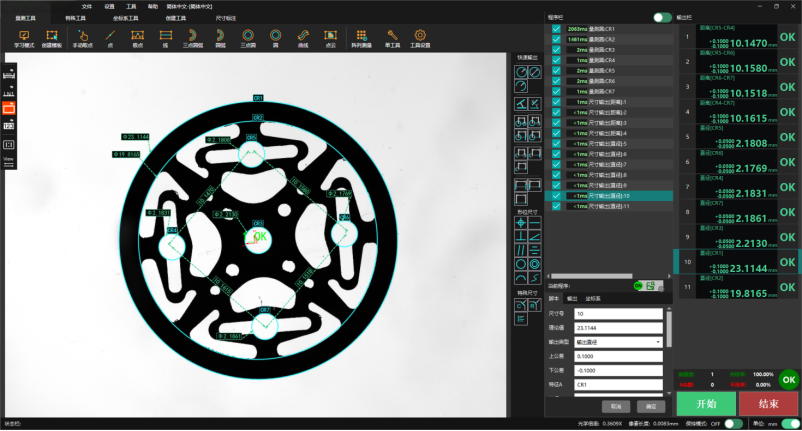

软件介绍

完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习：

1、软件提供点、线、圆、圆弧等多种基本几何特征的测量，超强寻边算法，确保寻边准确无误，功能丰富；

2、离线编程、轮廓提取、轮廓比对等高级功能；

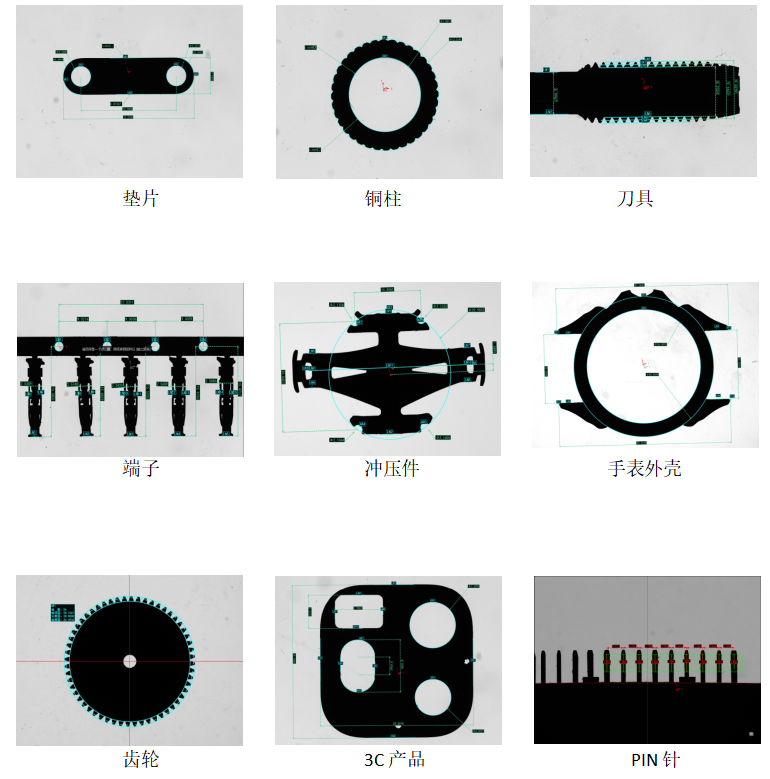

3、特殊测量：齿轮、弹簧、米重、间隙、自动尺寸等高级测量工具；

4、创建提供十几种构造工具，功能丰富，使操作者轻松应该难以测量的元素，从而提高工作效率；

5、提供丰富形状公差和位置公差及快速尺寸输出工具；

6、强大的补偿算法，保证了整机的超高精度；

7、SPC分析（CPK、X-R、X-S,、IX-MR等）定制输出报表等扩展功能、数据上传。

配置清单

交货

一、交货

1）交货期：合同生效后30个工作日内。

2）交货地点：买方指定交货地点。

二、安装与培训

在设备安装调试时，对买方技术人员进行理论、实际操作及维修等方面的培训；我们提供从初级到高级进阶式课程培训，帮助客户系统化了解要求操作、使用方法以及维修维护。培训完成后，考核通过的学员将获得客户服务工程师能力认证与培训证书。

传感器的质保

1、乙方提供传感器的保修服务，保修期限自设备验收合格之日起计算，保修期为12个月；

2、在保修期内，若传感器出现非人为损坏的质量问题，易损易耗件（载物台玻璃）除外，乙方应负责免费维修或更换；

3、以下情况不属于质保范围：⑴传感器遭受人为损坏、误操作或不当使用；⑵非产品质量问题导致的故障，如电源问题、外部环境因素等；⑶自然灾害等不可抗力造成的损害；但乙方应及时提供售后服务，但甲方需承担供方人员差旅费与材料维修费用。

传感器的售后服务

1、甲方在对射测量传感器发生故障时应及时详细地提供故障资讯；乙方在接到有关故障资讯后，需在2H内进行对应处理，包括电话、通讯聊天等方式口述指导远程协助排除故障等措施，如不能排除故障，乙方在72H内到达现场处理问题；

2、未经乙方允许，甲方在质保期内不得擅自进行设备的搬迁、拆解和改装。因甲方以上行为而造成的一切不良后果，将由甲方自行承担；

3、保修期外，乙方应提供传感器的维修和技术支持服务，甲方需支付相应的维修费用。
