ATZ-4030F 影像闪测仪

ATQ-4030F大行程影像闪测仪，在先进的大视野、大景深一键闪测技术上，通过构 建传统影像仪运动平台和大行程拼接技术，充分发挥闪测和影像的双重优势，进一步提 升闪测测量的行程和效率。CNC模式下，只需按下启动键，仪器即可根据工件的形状 自动定位测量对象、匹配模板、测量评价、报表生成，真正实现一键式快速精准测量。

一键闪测，批量更快

1．任意摆放产品，无需夹具定位，自动匹配工件坐标系，一键测量；

2．支持CAD图纸导入，一键自动匹配测量；

3．CNC模式下，可快速精确地进行批量测量。

计算精准，稳定可靠

1．高分辨率镜头，亚像素图像处理，高精度算法分析；

2．程序自动对焦，排除人为测量操作干扰，且重复聚焦一致性高；

3．自动识别测量部位，每次都能获得统一稳定的测量结果。

操作简洁方便

强大的补偿、标定与计算功能

² 支持镜头畸变补偿，有效降低因镜头畸变带来的测量误差

² 将传统像素校准、中心补偿与畸变校准算法集成在一起，可一键解决标定问题

² 支持移动式工作机台拼接测量，并提供多种补偿方式，提升机台精度与稳定性

² 独特的寻边和过滤算法，大幅提升边缘抓取的稳定性

² 特有的亚像素算法，显著提升边缘精准度与重复性

² 深入优化的定位与补偿算法，极大缩短绝对测量时间，真正实现闪测效果

² 根据不同用户偏好，支持多种数据结果呈现格式

² 独有的特征匹配算法，支持复杂特征匹配与多工件测量

² 支持按比例保存拼接后的捕获的源图，源图可供客户其它分析使用

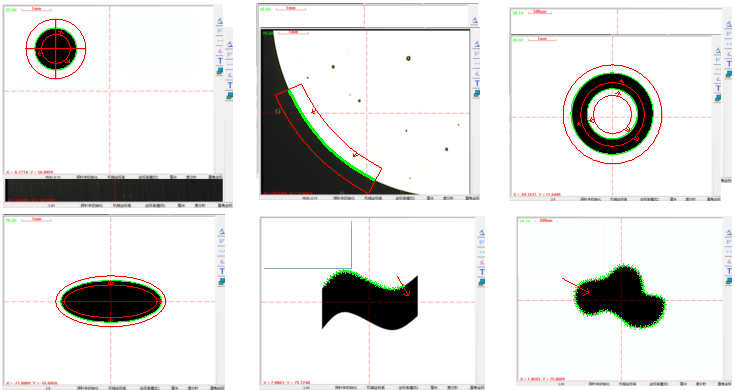

完整的元素提取几何测量功能

可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可对3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据。

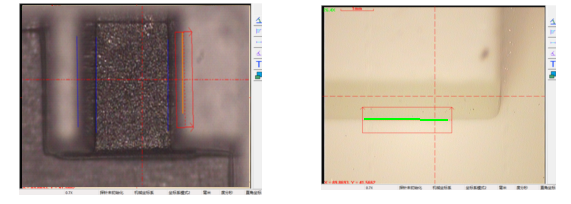

软件具备强大的寻边功能

能够抓取很弱的边缘，可任意设定寻边方向，避免寻边错误，灵活设置寻边参数，去除杂点及毛边的影响。

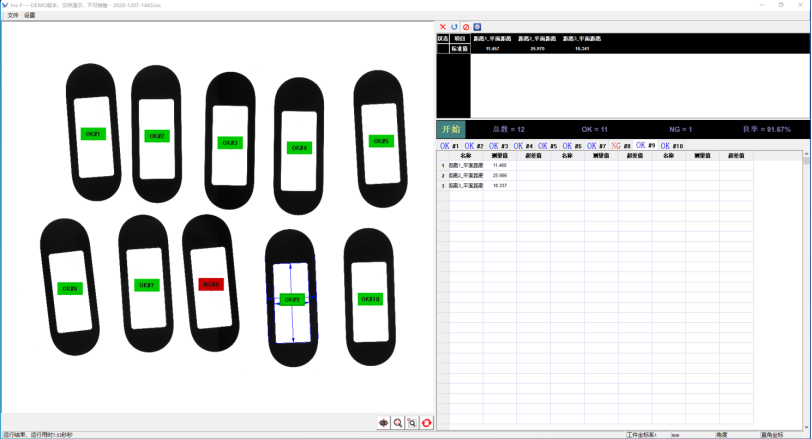

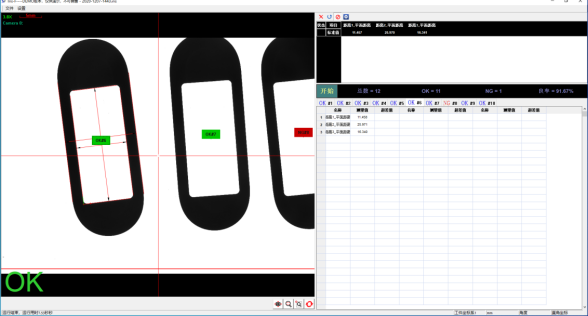

多工件情况下，可直观地在拼接大图上查看工件元素测量情况，切换至非拼接视图后，可使用滚轮缩放功能，详细查看NG工件元素测量情况，如下图：

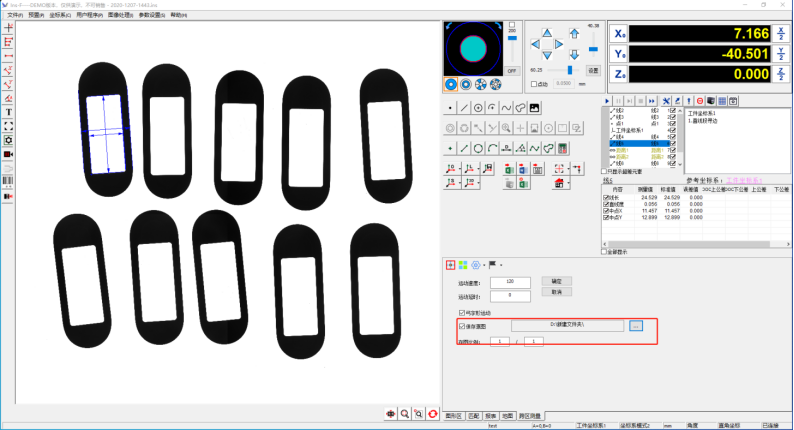

支持源图保存功能

软件支持将拼接出来的源图按照自定义比例进行导出。

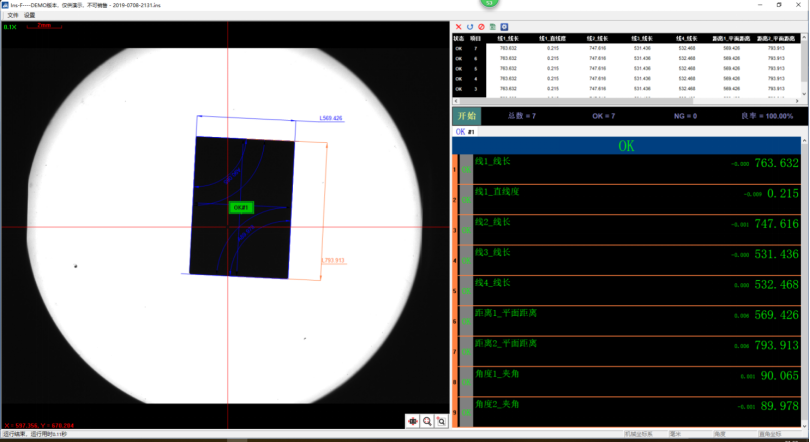

支持基于CAD导入的测量功能

可以直接用CAD软件绘制尺寸图，导入软件后即可实现自动测量，无需采点和寻边。非常方便对形状复杂或不规则图形进行坐标测量和轮廓对比测量。

大行程移动平台结构

1．超大行程结构，突破闪测仪行程小的局限；

2．精密大理石机台，稳定性好，精度高；

3．精密线性滑轨和传动系统，伺服控制系统。

4．三轴全自动可编程检测，实现复杂特征批量检测；

操作简单，轻松无忧

1．无需复杂培训，都能很快上手操作。

2．简洁的操作界面，能轻松设定和测量；

3．测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。

功能丰富，自动报表

软件分为测量设定、单视野测量、CNC拼接测量、自动批量测量、统计分析五大功能模块； 2．自动输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如 均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。

应用领域

ATQ闪测仪可用于机械、模切辅料、手机、印刷电路板、模具、刀模刀具、低压 电器、精密冲压、屏蔽罩壳、磁性材料、接插件、连接器、端子、家电、医疗器械、 钟表、注塑、五金、橡胶、计量检测（R规&筛网）等领域。

技术参数

配置清单

设备的验收

设备的验收分为二个阶段，即：第一次、最终验收，其验收方式按双方达成的技术协议执行。

1.1.1第1次验收：设备经过出厂验收合格，运抵买方项目现场后，买、卖双方有关人员共同开箱验货；如有货物短缺、质次、损坏等问题，应作详细纪录，并由卖方先立即、无条件为买方调换或补齐，然后再检查原因，追究责任人。直至无疑义后，第1次验收合格。卖方并同时提供出厂前的测试报告和产品合格证书；

1.1.2最终验收：设备、材料安装、调试结束，达到验收标准，买、卖双方派员共同验收合格，经买、卖双方确认，最终验收合格。

安装调试验收

卖方免费负责在买方现场完成设备的安装和调试工作。在买方现场进行的安装，买方应提前准备好气、电、接地保护等基础设施，并以传真方式通知卖方，如有问题提前沟通以确保顺利安装。公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要，用户需提供内部拆装、运送及就位支持。最终验收将根据企业标准Q/320505AD005-2012执行。在调试完成后对设备进行验收,验收该设备按双方达成的技术协议执行。各项技术指标按双方签订的《技术协议》内容执行，验收完成后双方共同确认，并由双方代表签订《安装调试验收报告》。

影像测量仪的包装、运输方案

包装和运输

1． 采用良好的木箱包装方式，公路运输，保证设备良好。包装及运输过程的问题由卖方承担。

2． 货到需方后，卖方的人员将在1个工作日内到达需方现场进行开箱验货并安装、调试设备。

影像测量仪安装方案及计划，安装、施工组织机构及人员情况

安装方案

仪器安装之前，请先阅读此“安装注意事项”

安装注意事项:

a. 请放置本产品用于通风、干燥处，尽量保持环境温度在20℃-25℃之间。

b. 请勿放置本产品于灰尘多、潮湿的地方。

c. 本产品使用220V,50-60HZ交流电源，本产品要求电源有良好接地。

d. 请放置本产品于远离强电场或强电磁干扰源的地方，如交流电柜、大型机床、电磁铁、电火花机等。

e. 为保证测量精度，请将本产品放于远离震动源的地方，如冲床、震动机等。

f. 请勿自行拆卸或调整产品零件。

请勿使用非本公司生产或提供的配件。
