对于模具配件、传动及连接件、紧固件行业而言，五金件往往具有一个典型特点：

工件尺寸小，但检测特征并不少。

一个看似简单的金属盖件，可能同时包含多组直径、折弯内腔高度以及表面刻印深度等检测要求。与此同时，金属表面的反光、狭小内腔的轮廓遮挡以及浅刻印带来的高度信号变化，又会进一步增加实际测量难度。

因此，对于这类小型精密五金件，设备选型真正需要解决的并不是“参数够不够”，而是：

“面对真实工件，设备能否稳定识别目标特征，并按照实际检测要求完成测量？”

近期，宁波怡信光电科技有限公司针对一批模具配件、传动及连接件、紧固件类五金样品开展了上机测试。此次测试共涉及6种规格、60件样品，检测内容覆盖外径、直径、内腔高度以及马克刻印深度等项目。通过影像测量与激光测量的组合测试，对不同检测特征采用针对性的测量方式，进一步验证设备与实际工件之间的适配关系。

一、真实样品出发：这批五金件需要测什么？

本次测试的客户主要从事模具配件、传动及连接件、紧固件类五金产品，此次送检的样品包括多款小型金属装饰件和功能五金件。

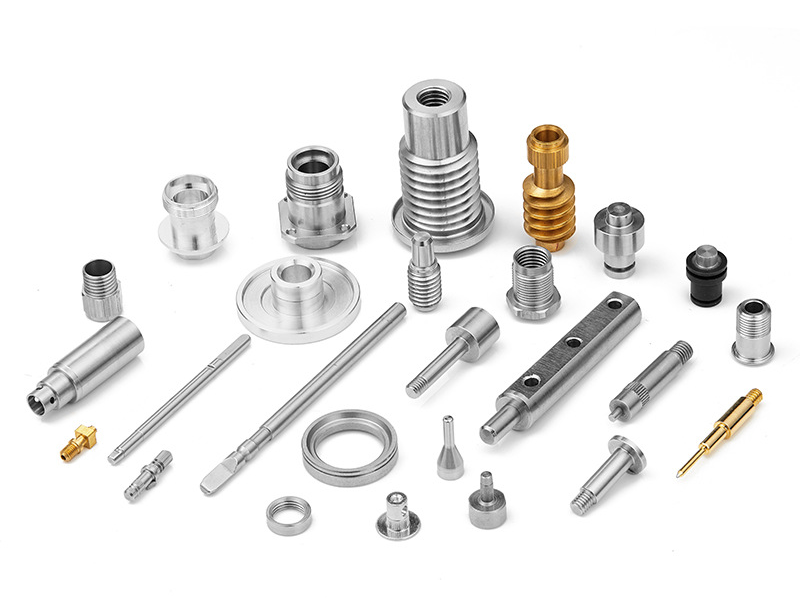

（参考图）

本次送检样品共计6种规格、每种10件，包含DUO凸、SK凹、大/中/小多规格盖子、五爪组件等。

从外观来看，这些工件尺寸并不大，但不同产品的结构特征和检测要求存在明显差异。

结合客户提供的图纸，本次测试主要围绕以下三类检测项目展开：

1.1 外径及多组直径尺寸检测

针对不同规格产品，对其外轮廓及内部关键直径尺寸进行检测，重点考察设备对小尺寸圆形、轮廓及边界特征的识别能力。

1.2 关键高度尺寸检测

其中，SK凹涉及折弯结构形成的内腔高度，同时包含多组直径尺寸。

按照客户图纸要求，需要完成：

4组直径 + 3组高度 = 7项管控尺寸。

这意味着测量不仅需要识别平面轮廓，还需要建立相应的几何关系，对部分无法直接取点的尺寸进行间接构造与计算。

1.3 马克刻印字深度检测

部分盖子表面带有刻印字符，需要进一步获取刻印槽底与基准面之间的高度差。

相比二维轮廓尺寸，这类检测已经从平面尺寸测量延伸到了微小高度变化的获取，因此对测量设备的高度信息采集能力提出了不同要求。

二、工件虽小，为什么实际测量并不简单？

对于这类小型五金件，真正影响检测效果的，往往不是工件尺寸本身，而是材料表面状态、结构特征以及被测量特征的表达方式。

本次测试中，主要存在三个典型难点：

2.1 金属表面反光，影响轮廓成像

金属五金件表面通常具有较强反光特性。

在影像测量过程中，如果光照方式不匹配，局部区域容易出现高光、过曝或轮廓边缘对比度不足，从而影响圆、直线、边缘等几何特征的识别。

对于此类工件，光源配置本身就是测量方案的一部分。

2.2 SK凹内腔狭小，部分特征无法直接取点

SK凹部分尺寸位于折弯形成的内腔区域。

由于空间狭小，部分目标边界无法像平面特征一样直接获取有效测量点。此时，如果仅依靠简单的边缘取点，很难完整表达图纸中的尺寸关系。

因此，需要从“直接测量”转向“几何关系构造”，利用可识别的轮廓特征建立辅助几何元素，再通过几何计算得到目标尺寸。

2.3 刻印槽较浅，深度信号容易受到干扰

马克刻印属于典型的浅槽结构，其深度变化相对较小，同时金属表面的反光又可能对激光信号产生影响。

这类检测的关键并不仅仅是“测到一个高度”，而是要能够稳定区分刻印槽底与基准表面之间的高度差，并尽可能降低表面状态及边缘区域对结果的干扰。

三、针对不同特征，采用不同测量手段

面对本次样品同时存在二维尺寸、复杂内腔以及微小深度等检测需求，测试没有采用单一测量方式，而是根据被测特征的几何属性进行设备分工。

本次采用：

ATM-4030L全自动影像测量仪 + 激光测量设备

分别承担二维几何尺寸与微小高度信息的检测。

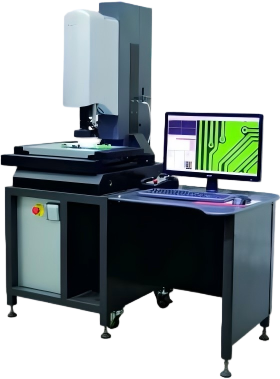

3.1 ATM-4030L全自动影像测量仪

ATM-4030L主要用于本次样品的外径、直径、距离及相关高度尺寸检测。

通过调整不同光源组合，使工件轮廓获得更清晰的成像效果，再利用软件进行边缘识别、几何元素提取及尺寸计算。

对于结构相对复杂的样品，则结合图纸中的尺寸关系进行辅助几何构造，从而完成部分无法直接取点尺寸的间接测量。

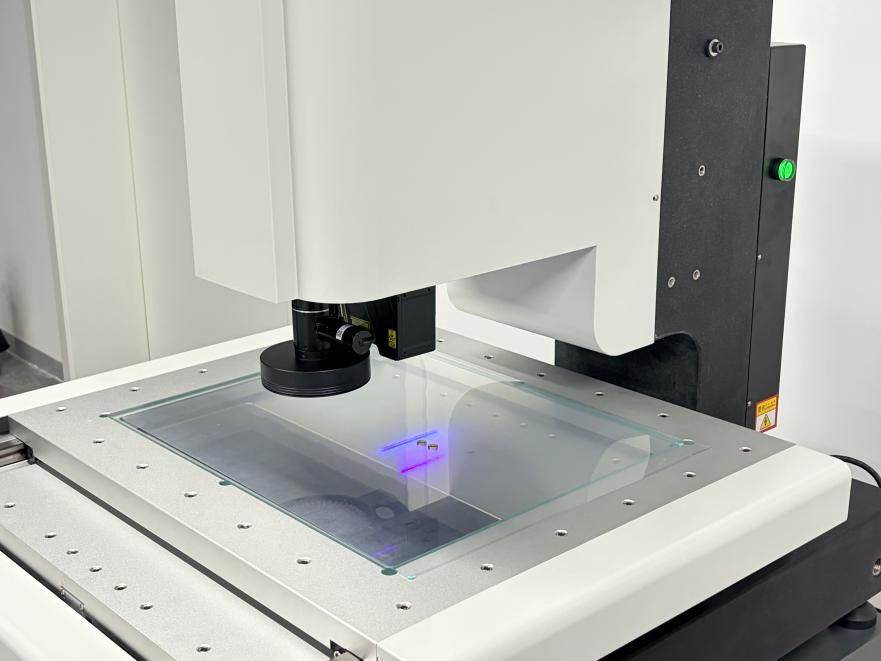

3.2激光测量设备

激光测量设备主要针对本次样品的马克刻印深度进行专项测试。

通过获取工件表面不同区域的高度信息，建立基准面与刻印槽底之间的高度关系，从而计算刻印深度。

针对浅刻印及金属反光可能造成的信号波动，测试过程中对扫描参数、采样方式及有效信号区域进行调整，并通过重复测试观察测量结果的稳定性。

四、从“能不能测”到“怎么稳定测”：实际测试过程

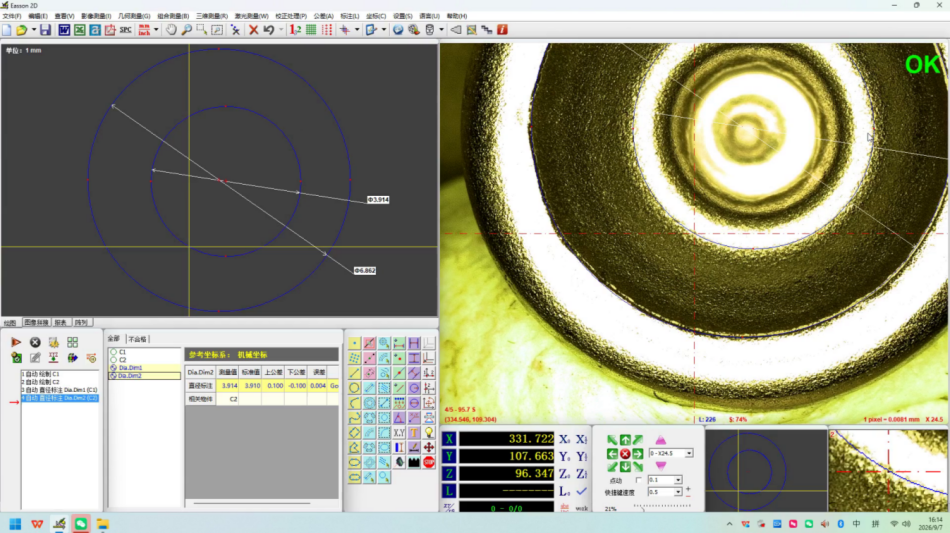

（影像仪测量画面）

l 金属反光 → 优化成像条件

根据不同工件表面状态及轮廓特征，对环形光、同轴光等光源进行组合调整，使目标边缘获得更清晰的灰度对比。

在此基础上，通过软件识别圆、直线及轮廓等几何特征，完成外径、直径等尺寸测量。

核心思路：先解决成像，再进行特征识别。

l SK凹内腔 → 从直接取点转向几何构造

对于SK凹内腔中无法直接获取有效测量点的尺寸，根据图纸中的几何关系建立辅助线、虚拟交点等辅助元素。

通过已获取的实际轮廓特征构建相应的几何关系，再计算目标尺寸。这种测量方式的重点，并不是简单增加测量点，而是根据实际工件结构选择合适的尺寸构造逻辑。

l 浅刻印 → 获取高度差，而非单纯识别轮廓

对于马克刻印深度，则采用激光测量方式获取表面高度变化。

通过对扫描参数、采样步距及信号过滤条件进行调整，确定有效信号区域，分别获取刻印槽底与基准面的高度信息，最终计算两者之间的高度差。

刻印深度，本质上是一个高度差测量问题。同时也是本次测试采用影像与激光组合方案的重要原因之一。

l 60件样品 → 从单件验证延伸到批量数据观察

本次共测试6种规格、60件样品。在统一测量基准及测量逻辑的基础上，对不同规格样品进行测试，并对测量数据进行统一整理。

通过观察不同样品的测量结果，可以进一步了解同一测量方案在不同规格工件上的实际表现，为后续设备配置及检测方案设计提供数据参考。

五、为什么设备选型不能只看参数？

设备参数可以反映理论测量能力，但真实工件的材料、表面状态、结构特征以及检测项目，会直接影响实际测量方案。

对于结构复杂、检测项目多样的小型五金件，真实样品上机测试，是连接“设备参数”与“实际应用”的重要验证环节。

相比单纯对比设备参数，基于真实样品开展测试，可以更加直观了解到：

工件能否成像 → 特征能否识别 → 尺寸能否测量 → 数据是否稳定 → 方案是否适用

六、宁波怡信样品测试服务

针对企业在设备选型、工件测试、检测方案验证及设备适用性评估等方面的需求，宁波怡信光电科技有限公司提供样品上机测试服务。 客户可携带实际工件到现场，也可通过寄样方式提供样品及具体检测要求。

技术人员将根据工件的：

尺寸范围｜结构特征｜材料及表面状态｜检测项目｜精度要求 ｜实际应用场景

进行针对性的测试与分析，并结合实际测量情况，为后续设备选型及检测方案设计提供参考。

相比单纯对比设备参数，基于实际样品开展测试，可以进一步了解设备与具体工件之间的适配关系，使设备能力与实际检测需求实现前置验证。

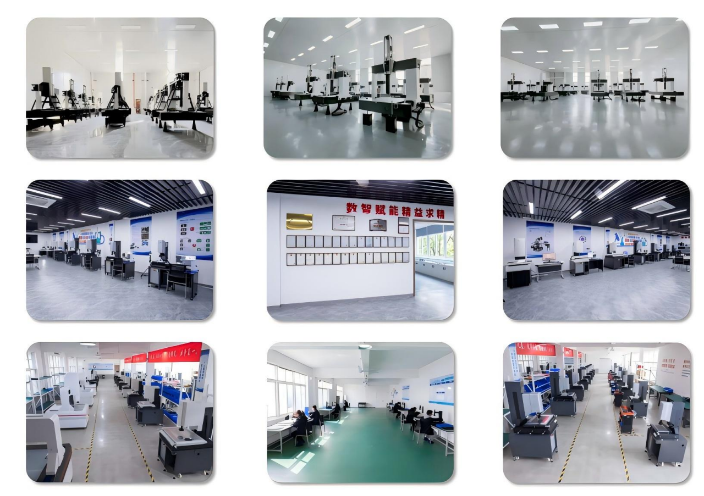

（厂区环境）

六、结语：真正需要验证的，是“设备与工件”的关系

通过此次寄样测试，对于精密测量设备而言，没有脱离工件和检测要求的“绝对适用”。

面对不同材料、不同结构以及不同检测项目，设备需要匹配相应的成像条件、特征识别方式和测量方法。对于模具配件、传动及连接件、紧固件类小型五金件而言，产品虽然体积小，却可能同时涉及常规尺寸、复杂内腔以及微小深度等多种检测需求。

因此，设备选型不应只停留在参数表的对比上，而应进一步回到真实应用场景：

以检测需求为出发点，以设备参数为基础，以真实样品测试作为验证。

先测试，再判断。

让设备能力提前对接真实需求，让检测方案建立在实际应用之上。
