在精密五金、冲压及机加工领域，工件的尺寸检测通常涉及长度、宽度、直径、半径、间距、高度等多种几何参数。随着产品结构日趋复杂以及质量控制要求不断提高，企业对检测设备的要求也逐渐从单一的“测得准”，延伸至测量范围、特征识别、操作效率、检测稳定性以及设备与实际工件的适配性等多个维度。

对于批量生产企业而言，设备选型并不能仅依据产品目录中的理论参数进行判断。尤其对于结构差异较大的工件，同一台设备面对不同尺寸、不同轮廓及不同检测项目时，其实际应用表现可能存在差异。因此，在影像测量设备选型过程中，除关注设备的测量范围、精度及光学系统等技术参数外，通过实际样品上机测试对设备的测量能力和工件适用性进行验证，是建立设备选型依据的重要环节。

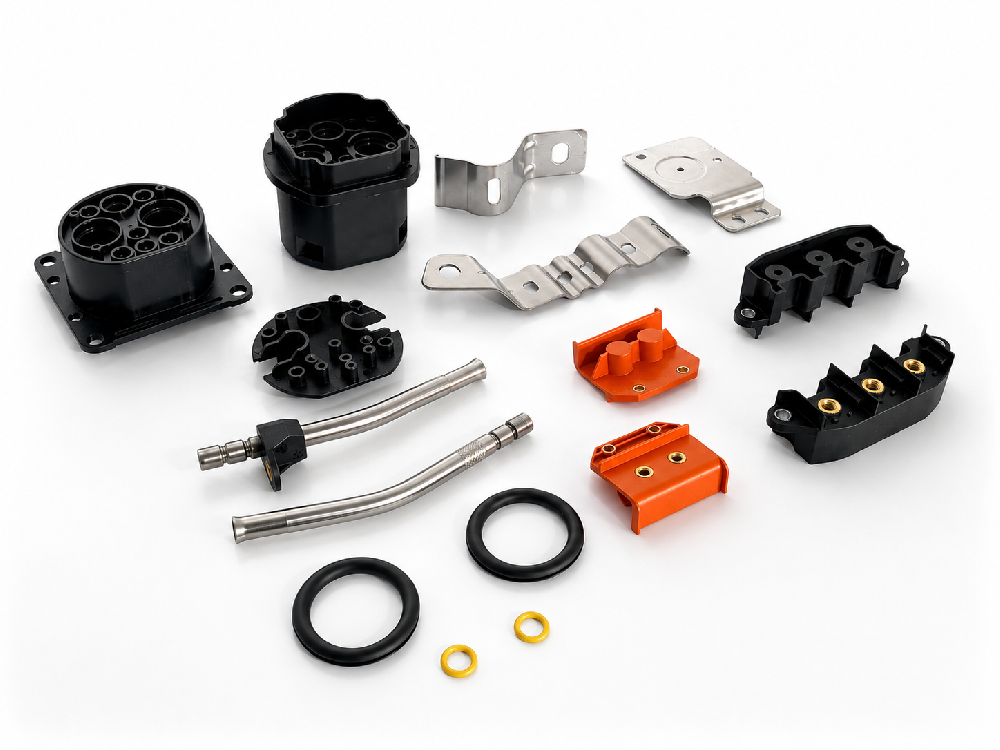

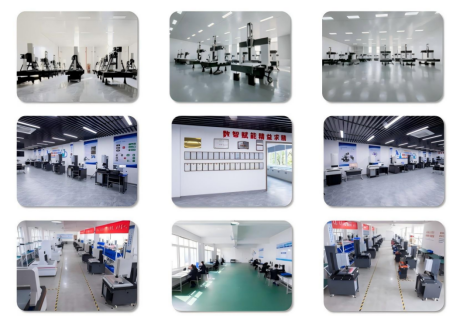

此次测试中，客户将短钣金、长钣金及枪头三类典型工件寄送至宁波怡信光电科技有限公司精密检测实验室，并提出相应的尺寸检测要求。针对不同工件的结构特征及检测项目，技术人员采用ANC-3020半自动影像测量仪进行上机测试，对多类几何特征开展实际测量，以验证设备在不同工件条件下的应用适配性。

一、从实际工件出发：三类样品的检测特征

本次客户提供的样品涵盖冲压件与机加工件，在结构形式、尺寸特征及检测内容方面具有一定差异。

从实际检测需求来看，三类工件分别代表了不同类型的影像测量应用场景。

   1.1短钣金——特征多样：
短钣金整体以平面结构为主，但工件上分布有多处不同的尺寸特征。

本次检测涉及：

• 水平尺寸

• 垂直尺寸

• 圆及直径

• 圆弧及半径

• 不同位置之间的几何距离

实际检测过程中，需要对工件不同位置的边缘、圆形及圆弧等几何特征进行识别，并完成相应尺寸项目的测量。

1.2长钣金——尺寸较长：

长钣金为长条形结构，主要涉及水平尺寸及半径等特征。相比尺寸较小的工件，此类产品在实际测量过程中需要更多关注设备测量范围以及工件摆放状态，并结合工件实际尺寸和结构进行测量。

1.3枪头——结构复杂：
枪头属于机加工结构件，包含不同的直径、圆弧及高度等特征。

本次检测涉及：

• 高度

• 垂直距离

• 半径

• 水平距离

• 直径

由于工件结构较为复杂，不同尺寸对应的测量特征也有所不同，对设备的特征识别及尺寸测量能力提出了相应要求。

综上，三类工件在结构、尺寸及检测项目方面各具特点，对设备的测量范围、特征识别及尺寸测量能力提出了不同要求。因此，设备选型需要结合实际工件及检测需求进行综合判断，并通过样品上机测试进一步验证设备的适用性。

二、解决方案

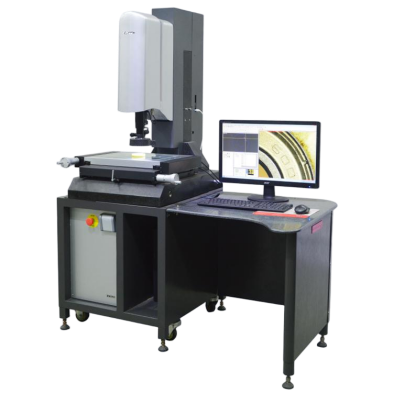

针对客户提出的尺寸测量需求，我们采用ANC-3020半自动影像测量仪开展上机测试，并结合短钣金、长钣金、枪头三类样品的结构特点和检测项目，对相关尺寸特征进行测量，重点了解设备对不同尺寸特征的识别与测量表现。

设备配备自动变倍远心镜头，并结合上光源、下光源及同轴光源，可根据不同工件的实际成像情况调整光源条件，以满足不同尺寸特征的测量要求。

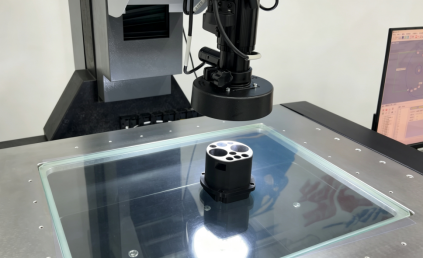

（设备上机实测图）

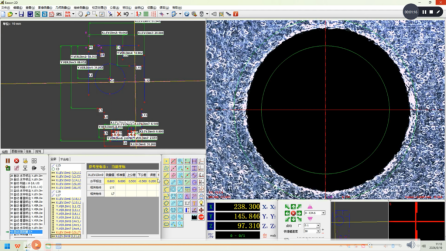

测量软件采用采用AI Easson测量软件，用于工件特征识别、尺寸测量及数据记录。通过软件对不同工件的线、圆、圆弧等特征进行识别和测量，并完成客户要求的水平尺寸、垂直尺寸、直径、半径、高度等项目的数据采集。

设备及测试参数

1. 被测工件：短钣金、长钣金、枪头

2. 检测机型：ANC-3020 半自动影像测量仪

3. 测量范围：XYZ 300×200×200mm

4. 测量精度：XY轴测量精度2.5+L/200μm，重复精度2μm

5. 检测项目：水平尺寸、垂直尺寸、直径、半径、高度等

6. 检测软件：AI Easson测量软件

三、检测流程

1. 工件放置定位：
将客户提供的样品放置于测量工作台，根据工件结构及检测项目调整摆放状态，确定合适的测量基准。

2. 成像条件调整：
根据不同工件的结构及表面成像情况，调整上光源、下光源及同轴光源，使待测轮廓及相关尺寸特征清晰呈现。

3. 特征识别测量：
通过AI Easson测量软件识别工件相关特征，并按照客户提出的检测项目，对水平尺寸、垂直尺寸、直径、半径、高度等尺寸进行测量。

4. 数据整理：
完成相关尺寸测量后，对测量数据进行整理，为后续结果分析提供依据。

四、实测结果：不同工件对应不同的选型关注点

本次测试结果表明，在本次样品及测试条件下，ANC-3020半自动影像测量仪能够完成三类工件相关尺寸特征的识别与测量，满足本次客户提出的检测项目要求。

另需说明的是，设备的实际适用性应结合工件尺寸、材料及表面状态、检测项目、精度要求、批量及检测效率等因素综合判断，单一测试结果不能替代所有应用场景下的设备验证。

五、宁波怡信样品测试服务

针对企业在设备选型、工件测试、检测方案验证及设备适用性评估等方面的需求，宁波怡信光电科技有限公司提供样品上机测试服务。

客户可携带实际工件到现场，也可通过寄样方式提供样品及具体检测要求。

技术人员将根据工件的：

• 尺寸范围

• 结构特征

• 材料及表面状态

• 检测项目

• 精度要求

• 实际应用场景

进行针对性的测试与分析，并结合实际测量情况，为后续设备选型及检测方案设计提供参考。

相比单纯对比设备参数，基于实际样品开展测试，可以进一步了解设备与具体工件之间的适配关系，使设备能力与实际检测需求实现前置验证。

六、结语

通过此次三类工件的测试可以看出，不同工件由于结构形式、尺寸范围及检测项目存在差异，对影像测量设备的要求也有所不同。因此，设备选型不能仅以单项技术参数作为判断依据，还需要结合实际工件、检测项目及应用条件，对设备的综合测量能力进行评估。

对于精密五金、冲压件及机加工件等不同类型的产品，建立以实际检测需求为基础、技术参数为依据、样品测试为验证的选型思路，有助于提高设备与实际生产需求之间的匹配度。

设备选型没有脱离应用场景的绝对标准，适合工件实际检测需求的设备，才是更具应用价值的选择。

先测试，再判断。

让设备能力与实际需求提前对接，让检测方案建立在真实应用基础之上。

宁波怡信光电科技有限公司

以实际样品验证检测需求，以专业技术服务设备选型。
