性能特点
■ 创新图像处理技术，获得更精细的动态图像，存储图片、测量数据、数据导出等，以便实时分析，强大的元素测量功能。
■ 全新的光路设计无限远校正光学系统，光效率更高，采用长寿命LED光源，提供出色的图像质量。
技术参数
配 置 | MOT-300 | |
测量范围(mm) | X | 300MM |
Y | 200MM | |
Z | 150MM | |
工作台 | 铝合金台面 | 460MM*360MM |
玻璃台面 | 360MM*260MM | |
承 重 | 15Kg | |
影像及 | CCD | OUMTI//OMT-630CF数字630万高清工业相机（选配1200万和2000万） |
光学系统 | 无限远色差校正光学系统 | |
三目观察筒 | 三目观察筒（分光比50：50）；正向、反向可选；（标配反向、选配正向） | |
目镜 | PL10X/22平场高眼点目镜 | |
摄像接口 | 0.35X、0.5X、0.65X、1X（标配0.65X，其他选配） | |
物 镜 长工作距离 | 平场半复金相明暗场5X物镜 NA0.15,WD14.35 | |
平场半复金相明暗场10X物镜 NA0.30,WD8.5 | ||
平场半复金相明暗场20X物镜 NA0.40,WD10.8 | ||
平场全复金相明暗场50X物镜 NA0.55,WD8 | ||
平场全复金相明暗场100X物镜 NA0.80,WD3.0（选配） | ||
显示分辨率 | 0.0005mm | |
测量精度 | X/Y轴 | （3+L/200）um |
Z轴(选配) | （5+L/200）um | |
调焦系统 | 手 动 | Z轴行程150mm，粗微同轴，最小调节精度2um |
照明系统 | 反射：LED照明 | |
反射：LED照明 | ||
偏光装置 | 含直偏、检偏器 | |
辅助对焦装置 | 辅助聚焦装置，LED亮度可调；（选配） | |
台式电脑/或高清显示器 | 戴尔商务电脑主机;：I5或以上/8G/1T/DVDRW、正版win10 21.5英寸戴尔液晶显示器；HDMI+VGA接口、1920*1080 | |
软件功能 | 功能：观察、拍照存储、录像、自动寻边、量测、数据导出、扫码上传、景深融合、大图拼接、上传MES（MES为收费项目）等功能； 二维几何量测量功能主要包括：两点间距离、点到直线的距离、角度、圆心距；十字线显示，高清观察、拍照存储、精密量测、数据导出等； | |
校正片 | 0.01mm | |
电 源 | 90～240V电压，50HZ | |
仪器重量 | 约200Kg、 | |
可供附件 | 0.35X、0.5X、1X摄像接口； | |
可选配件DIC微分干涉片 | ||
优秀的光学系统 | |

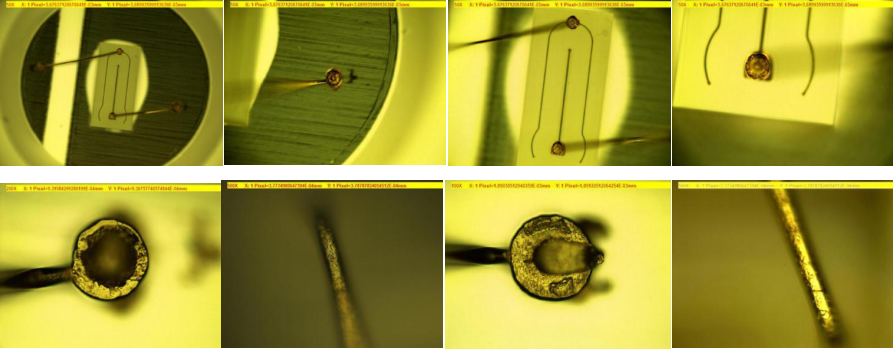

内置Z 轴线性光栅尺 高亮度白色LED照明 |
环境条件
1、 房间温度：20±2°C
2、温度梯度(时间)：1°C /h
3、温度梯度(时间)：2°C /24h
4、温度梯度(空间)：1°C /m
5、空气相对温度：40-70％
6、电压： 220V ± 10%
7、频率：50Hz
8、震动：15Hz以下＜0.001g
9、耗电量：1000VA
10、接地电阻：小于4欧姆
培训方案及售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
4.1、 仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
4.2、 工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
4.3、 培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4.4、 培训作业标准，操作“应知”“应会”。
4.5、 培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
4.6、 仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
4.7、 每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
4.8、 设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
4.9、 保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
4.10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
