在精密制造领域，齿轮是一类典型的复杂轮廓零件。与普通的圆孔、直线或简单圆弧不同，齿轮在整个圆周上具有大量重复分布的齿形结构。一个完整齿形通常还涉及齿顶、齿廓、齿根过渡及倒角等不同区域。

因此，在使用影像测量仪进行齿轮检测时，很多用户都会提出一个问题：

齿轮有这么多齿，影像测量仪究竟是如何自动识别齿形的？是否需要操作人员逐个寻找、逐个取点？

从技术原理来看，“自动识别”并不是简单地让软件“看懂”一张齿轮图像，而是通过光学成像、图像处理、轮廓提取、几何定位、特征识别和测量计算等多个环节，将图像中的轮廓信息逐步转化为可计算的几何数据。

一、齿轮为什么比普通轮廓更难测？

从外观上看，齿轮的每一个齿都高度规律；但从测量角度看，规律并不意味着简单。

在齿轮类工件的影像检测中，客户经常关注一个问题：

面对一整圈连续、重复的齿形，影像测量设备能否自动完成轮廓识别和测量，而不再依赖人工逐齿取点？

要理解齿轮自动识别的实现方式，首先需要明确齿轮检测与常规二维几何测量之间的区别。对于孔径、直线边、圆弧等常规特征，待测轮廓相对明确，软件通常可以在限定区域内完成边缘提取，并进一步进行圆、直线或圆弧等几何拟合。

齿轮则不同。

一个完整齿轮由多个周期性齿形连续组成，单个齿形中又包含齿顶、有效齿廓、齿根过渡及倒角等不同几何区域。不同区域的曲率、方向和成像特征并不完全相同。同时，在实际检测过程中，工件摆放角度、表面反光、边缘对比度以及局部毛刺等因素，也可能对轮廓提取产生影响。

由此看来：“把齿轮拍清楚”并不等于“把齿轮测出来”。

真正的技术难点，在于取得稳定的轮廓图像之后，测量软件能否进一步完成有效边缘提取、连续轮廓识别、齿形区域划分以及几何特征计算，并最终将图像信息转换为可重复分析的测量数据。换句话说，齿轮自动测量并不是简单地增加取点数量，而是一个从成像、轮廓提取、特征识别到几何计算的完整过程。

对于批量齿轮检测而言，这一点尤其重要。人工逐点测量不仅操作步骤多，而且测量效率和结果一致性容易受到操作方式影响。真正具有实际生产价值的影像测量方案，应当尽可能减少重复性的人工取点操作，并通过预设的测量流程，对同类型工件进行稳定、连续的检测。

二、从图像到检测结果：齿轮如何被自动识别？

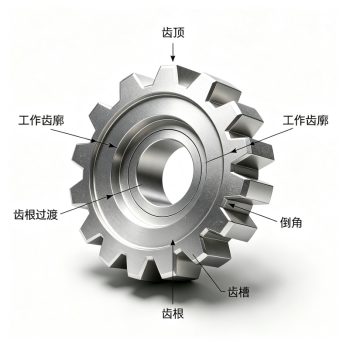

（齿轮结构参考图）

齿轮的自动识别并不是简单地“找到每一个齿”，而是一个从图像获取、轮廓提取到几何分析和测量计算的连续过程。

2.1 获取稳定、可用于测量的轮廓

首先，需要获得具有足够边缘对比度的齿轮图像。

在合适的光学成像条件下，测量软件通过识别工件与背景之间的边界信息，将图像中的像素变化转换为连续的轮廓数据。这一阶段看似基础，却直接影响后续测量的稳定性。工件表面的反光情况、边缘状态、照明方式以及图像对比度，都可能影响轮廓提取效果。

对于影像测量而言，稳定成像是几何分析的基础，但成像本身并不是测量的终点。

2.2 建立齿轮的几何基准

获得完整轮廓后，软件通常需要进一步建立齿轮的几何基准，例如确定中心位置和相应的坐标关系。有了稳定的参考基准，才能进一步分析不同轮廓点相对于齿轮中心的位置、方向和角度关系，并对整圈齿形进行统一判断。

这一过程的意义在于，将原本分散的轮廓点转换到统一的几何坐标体系中，为后续齿形识别和尺寸计算建立基础。

2.3 从连续轮廓中识别齿形结构

齿轮具有典型的周期性几何特征。

自动识别并不是简单地对图像进行“分割”，而是在既定几何基准下，对整圈轮廓的空间关系进行分析。

沿齿轮圆周方向观察，轮廓相对于中心的径向位置会随着齿顶、齿廓和齿槽的变化呈现周期性规律。软件可以结合这种几何特征，对连续轮廓进行分析，识别不同齿及齿槽所在区域。

2.4 判断真正具有测量意义的区域

识别出齿形之后，还不能直接将所有轮廓点用于尺寸计算。

实际工件中可能存在齿顶倒角、齿根过渡、局部毛刺以及其他非目标轮廓。如果不对这些区域进行区分，就可能将非有效特征引入测量结果。

不仅如此，软件还需要根据轮廓位置、几何关系以及预设的测量规则，对不同区域进行判断和筛选，确定真正用于后续计算的有效齿形特征。

2.5 从轮廓数据转化为测量结果

完成齿形识别和有效区域判断后，软件才能进一步进行相应的几何计算，并按照设定的检测项目输出测量结果。

整个过程可以概括为：

成像 → 轮廓提取 → 基准建立 → 齿形识别 → 有效特征判断 → 几何计算

齿轮自动测量的核心，并不只是“识别出有多少个齿”，而是如何从大量连续轮廓数据中，稳定提取真正具有测量意义的几何特征，并将其转化为可计算、可比较的测量结果。这也是齿轮检测从“人工逐点取数”向“自动化轮廓分析”转变的关键所在。

三、识别之后，如何真正进入测量？

完成齿形识别后，下一个关键问题是：

这些被识别出的轮廓特征如何进一步转化为实际的测量对象？

AI EASSON 测量软件在这一过程中承担的核心任务，就是将影像系统获取到的轮廓信息进一步转换为可以参与几何计算的测量对象。

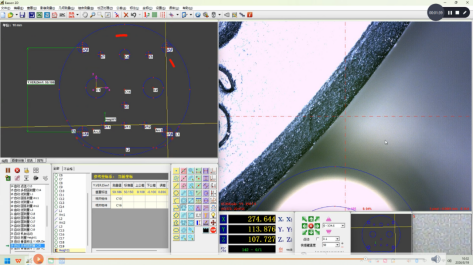

（多孔类复杂工件测量示例）

在轮廓提取阶段，软件首先获取工件边界，并形成连续的轮廓数据；随后依据测量任务建立相应的坐标基准，对目标区域进行识别和定位。

进入几何分析后，原本由像素和轮廓点组成的图像信息，会进一步转化为点、直线、圆、圆弧等可计算的几何元素。软件再根据这些元素之间的位置关系，完成距离、角度、圆心距以及其他设定项目的计算。

这也是影像测量与单纯机器视觉识别之间的重要区别。对于齿轮这类轮廓连续、重复特征较多的工件而言，真正参与测量的并不是“整张图片”，而是经过识别、定位和几何处理后形成的有效测量特征。

四、自动识别真正减少的，不只是取点次数

在实际检测中，距离或角度的计算本身通常并非主要耗时环节。

更容易形成大量重复操作的，是测量之前的特征寻找、边缘确认、测量区域选择以及几何元素建立。以多齿工件为例，如果每一个测量位置都需要操作人员重复完成找边、取点和元素构建，那么随着齿数以及检测项目增加，人工操作量也会同步增加。自动识别的价值，就在于将其中具有重复性的轮廓搜索和特征建立过程交由软件按照既定规则完成。

对于批量检测而言，这种变化带来的并不仅仅是“少点几下鼠标”。更重要的是，测量过程可以按照相对固定的逻辑执行：相同类型的工件采用相同的特征识别方式、坐标关系和计算规则，从而减少因操作习惯不同带来的流程差异。

尤其是在重复检测同类型零件时，已经建立好的测量逻辑可以继续复用，使工件定位、特征识别与结果输出形成更加连续的检测流程。

自动化测量真正希望解决的，是两个问题：

第一, 是减少没有必要的重复操作；

第二，是让重复检测尽可能按照一致的测量逻辑执行。

这也是自动影像测量从单次检测走向稳定、可复用检测流程的重要价值。

五、从“看见轮廓”到“获得可用的测量数据”

从齿轮这一典型工件可以看到，影像测量中的“自动识别”，本质上并不是一个孤立的软件功能，而是一套贯穿图像获取、特征识别和几何计算的连续处理机制。

齿轮只是其中一个典型场景，这种技术逻辑同样适用于连接器、冲压件、精密五金、电子元器件以及其他具有复杂二维轮廓的零件检测中，所面对的技术问题具有一定共性：原始图像可以包含大量边缘信息，但只有经过筛选、定位和几何处理后，其中一部分信息才能真正转化为测量对象。

从图像获取到形成测量结果，这一过程可以概括为四个关键环节：

l 清晰成像
获得边缘稳定、对比度适合后续轮廓提取的工件图像。

l 有效特征定位
从连续轮廓中识别目标测量区域，并确定真正具有测量意义的特征位置。

l 几何元素建立
将轮廓信息进一步转化为点、直线、圆、圆弧等可计算的几何元素，并建立相应的空间与尺寸关系。

l 测量计算与数据输出
根据设定的测量规则完成尺寸及几何关系计算，并形成可用于后续评价和分析的测量结果。

这四个环节并不是彼此独立的功能，而是构成了从光学图像获取到几何测量结果形成的一套连续处理链路。

围绕这一方向，宁波怡信光电科技有限公司持续推进光学成像、精密机械、运动控制与测量软件的协同优化，并不断完善 AI EASSON 在复杂轮廓识别与几何测量中的应用能力。

未来，怡信也将继续结合实际生产场景和客户检测需求，进一步提升影像测量方案的适用性与自动化水平，为精密零部件检测提供更加稳定、便捷、可复用的测量解决方案。

从“看见轮廓”到“读懂特征”，再到“形成数据”

——怡信（AI EASSON），让复杂测量变得更清晰、更有据可循。
