EPR-302015(PH10M)精密型超大量程三坐标

规格型号: EPR-302015

序号

 配置

名称

规格及说明

产地

品牌

数量

主要材质及零部件：00级泰山青优质花岗岩平台，高精密泰山青花岗岩三轴导轨，精密铸造加工航空铝合金滑架，英国RENISHAW高精度光栅、读数头测长系统，SMC精密空气过滤器及自动检测控制装置，进口国际知名品牌直流伺服电机，德国FESTO气管接头，优质空气轴承，德国进口配件的非线性弹簧系统，德国IGUS低摩擦无噪音拖链及高柔性拖链电缆，美国盖茨（GATES）高性能同步带，美国进口精密滚珠轴承,高级汽车级进口工业面漆等。

1.1  整体落地式花岗岩工作台，使其具有刚性好、承载能力强、工件放置空间宽阔、装卸便捷的特点。三轴导轨均采用优质花岗岩材料，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗时效变形能力，刚性好、几何变形最小；与专业花岗岩生厂商联合开发的新式花岗岩导轨加工检验工艺，将花岗岩导轨的加工精度提高到一个新的等级。

1.2  采用高精度空气轴承，环抱式轴承布局设计，提高了机器的刚性和稳定性，即使长期工作，也能保持很高的精度，同时确保了机器优异的动态特性。

1.3  特有非线性弹簧系统的应用（专利技术）（如图1），降低了导轨微小误差对测量精度的影响，同时保证设备具有更高的环境温度适应性。

1.4  Y向主导轨采用高架结构形式，减少了运动部件的惯量，并使传动部件更加靠近惯量中心，即使大规格的测量机也能保证良好的运动特性和精度稳定性；

1.5  主导轨采用加长设计以增大导向空气轴承的跨距，大幅提高了主导轨的导向精度。

1.6  最长轴采用高精度齿型传动，使得长距离传动也能具有很高的传动刚性；另外两轴采用高性能同步带传动，不但可以获得很高的运动速度以提高测量效率，还可以最大限度的降低传动惯量以提高运动加速度；

1.7  独特的Z轴防扭转设计是决定测量机精度的重要环节（如图2），可靠的防转结构设计即使在使用测头加长杆时也能获得很高的精度。

1.8  传动系统的振动隔离设计，使得机器高速运动时也能把机械振动对测量精度的影响降到最小。

1.9  Z轴采用可调节的气动平衡装置，配置不同的测头系统时可方便的调节平衡力，使Z轴运动达到最佳状态；

1.10  长度测量系统采用英国RENISHAW高精度反射式金属带状光栅尺和读数头，具有极高的精度和精度稳定性。

1.11  SMC高精度空气过滤器可以使压缩空气达到极高的洁净度以有效地保护空气轴承和导轨，同时自动排水装置使得操作者使用时更加省心省力，避免了因忘记排水导致的设备损坏。全数字气源检测装置，加强对气源波动检测的灵敏度，将气源对测量精度的影响降至最低。

1.12  完善的安全保护装置，能在一些意外发生时及时锁死三轴，避免更大的意外发生，保护机器的安全。

1.13  整机设计符合人机工程学原理，使用简单方便，易于保养及维护。

     （如图1）

2、控制系统

RENISHAW  UCC控制系统（如图3）是一款专门为CNC三坐标测量机而设计制造的数控系统，该控制系统采用了控制层和应用层分开的原理，为三坐标测量机(CMM)的高精度，准确性，高效率提供了坚实的基础。控制系统采用以太网接口和计算机通讯，不需要扩展任何计算机通讯接口，也减少了不必要的外部连线，保证了系统的高可靠性。

2.1  驱动系统采用直流伺服电机驱动，3轴均可无间隙、无振动的驱动电机按照速度T曲线或S曲线运动。

2.2  按照3轴闭环运动方式配置，可输入3路TTL正交脉冲，并实现矢量控制。

2.3  控制系统更加安全可靠，它提供了多个控制模式，当导致停机的问题发生时，本系统能够在第一时间内切换到相应的模式让机器停下来，用户不用担心飞车的意外，并具有故障在线诊断的功能。

2.4 UCC 控制系统支持多种误差检测方法，可以方便的对测量机精度进行校正。

2.5 速度更快，运动平稳，效率更高，在多点连续运动的路径规划上，既可以走直线也可以走圆弧路径，使圆形工件的测量更加方便。

2.6  控制系统稳定可靠，维护简单。控制层和应用层分开使本系统的问题诊断和解决更为简单和明确，一个层面上的问题波及到另外一个层面的现象将不复存在。

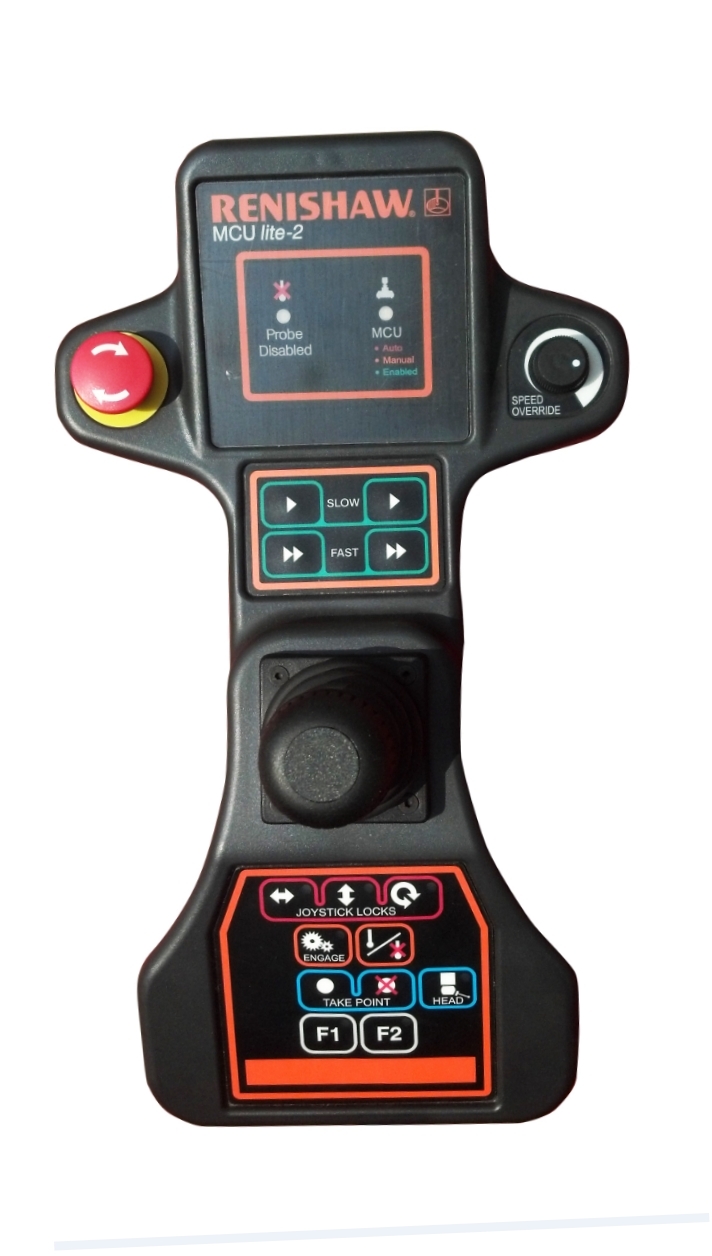

2.7  操纵盒(如图4)的人性化设计。操纵盒为用户提供了控制更为简捷、合理的按键及操作杆。既有传统上的速度控制，还提供测量快捷键，使整个测量过程更加轻松、方便。

    （如图3）

     (如图4)

3、Rational DMIS测量软件

Rational DMIS软件是一款通过德国物理技术研究院(PTB)认证的软件，具有多国语言文字(含中文)的表达能力，是国际化的测量软件，为用户提供了技术先进、功能完善、性能稳定、操作简单方便的测量保证。

3.1  Rational DMIS软件是建立在Windows平台之上，操作非常容易。

3.2  基本测量功能（如图5）：

几何元素的测量及评定：点、直线、平面、圆、椭圆、圆柱、圆锥、球、圆弧、键槽等。便捷的操作，只需操作者将被测工件进行简单的几何元素分解即分清被测工件有多少个几何元素构成的，就可以快速的完成测量。

 构造功能：相交、中分、投影、拟合、相切、平行、垂直、平移、偏置、镜像、提取、限制、旋转。

形状误差评定：直线度、平面度、圆度、圆柱度。

位置误差评定：距离、夹角、平行度、垂直度、倾斜度、同轴度(同心度)、对称度、位置度（二维和三维）、圆跳动、全跳动。

RationalDMIS软件操作方便简单，完美的支持拖放式操作，简化了操作流程，从测量、构造、公差评定到最终报告的输出，只需要简单的拖动鼠标便可完成。

曲线、曲面的测量及评定。强大的曲线曲面测量功能，可以通过单边或双边公差对曲面和曲线进行误差分析。

RENISHAW测头及测针库。可方便的连接、配置、校验、使用RENISHAW各种测头及测针。

智能工件找正。即常用的3-2-1坐标系建立方法，拥有图形化提示操作，操作简单方便。支持汽车检具行业常用的RPS定位方法，支持曲面测量常用的最佳拟合方法，还支持多点拟合、三点偏置、两点偏移等多种坐标系建立方法。

多坐标系、多测头功能转换便捷。软件允许在一个测量工程中建立多个坐标系，且允许使用多个测头，通过鼠标点击或拖放，便可实现各坐标系或各测头之间的转换。

3.3  与CAD系统进行双向数据传递功能（如图6）：

直接接收CAD传送的IGES、STEP、DXF等格式的数学模型，并能以实体或线框显示CAD传输的数学模型图形。

可实现CAD数模的分层和着色，也可以实现CAD数模原有分层和分色的导入，多个CAD数模导入、CAD数模镜像、CAD数模的理

论元素自动识别，支持点云数据的处理。

可在CAD数模中直接读取理论数值并与实测值进行比对。

可在CAD数模上直接脱机模拟测量，并编制测量程序。

可以将测量结果以IGES格式输出给CAD系统。

能对被测量工件进行测绘，也可做逆向工程。

能对复杂工件的CAD数模进行精确找正，测量后重新构建。并可从多个视图中显示CAD数模。

3.4  图形功能

三维实体模型显示，使被测工件能直观的显示。可以在计算机屏幕上展示被测工件和测得的几何元素的三维图形，并可以打印出工件的三维图形和尺寸报告。

可显示测量机的运动状态。在RationalDMIS软件的支持下，计算机的屏幕上能实时显示三坐标测量机的三维立体模型。在实测量过程中，可以模拟显示测头的实际测量运动，即实时模拟测量机和测头的运动姿态，移动鼠标可转动三坐标测量机的位置，调节视角的大小、比例。加之工件有三维实体模型显示，这样就大大方便了操作者，以后对工件进行重复测量时，只要观测屏幕就能了解三坐标测量机的测量过程。

测量结果的图形显示输出。

立体的几何元素图标，丰富的动态工具条，形象的工具栏以及三维图形显示被测几何元素，操作者可以直观明了地进行操作。

3.5  DMIS标准格式测量程序的双向传输，支持DMIS5.0标准。

3.6  自学习编程功能。方便的自学习功能，可将整个测量过程自动编制成测量程序。测量的顺序也就是程序测量的顺序，并能对整个程序进行编辑以及进行脱机模拟测量。

3.7  智能的在线助手，能对用户的每一步操作进行语音和文字的提示，帮助用户在短时间内掌握所有操作。

3.8  具有断电保护功能及自诊断功能。

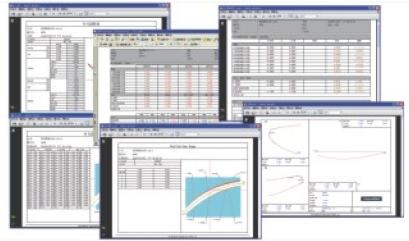

3.9  测量结果输出（如图7）

支持传统的输出报告、Excel表格输出报告、图形报告、用户自定制的输出报告。

图形报告。列队式图解方框显示，能显示出名义值，实测值，误差及设置上偏差和下偏差等。图形报告中被测元素带测量结果值的界面可在屏幕上缩放、旋转及移动，得到各个方向的视图。也可以使用自动排列，大大方便了操作者，测量结果一目了然。

RationalDMIS软件能对任何被测工件进行检测结果处理及输出用户测量报告。

                     如图5

                      如图6

             （如图7）

1

RENISHAW   PH10M机械分度测头座

1个
